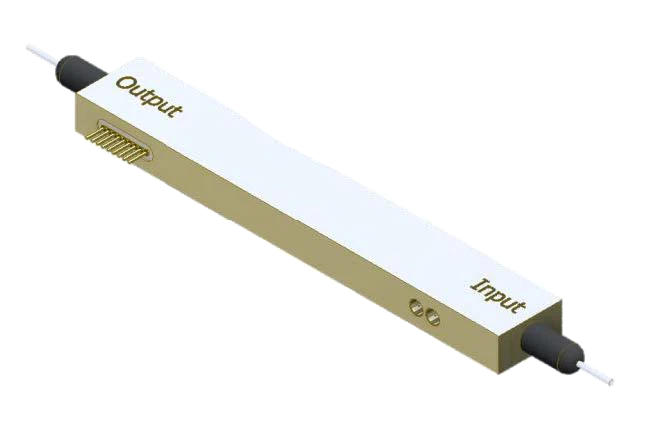

  • QPSK 光调制器QPSK-OM-23
    ❤ 收藏

  • QPSK 光调制器QPSK-OM-23

           Optilab QPSK-OM-23 正交相移键控 （QPSK） 调制器是嵌入在马赫曾德尔超结构中的两个马赫-先德尔调制器的双并联结构。它通常也被称为 IQ 调制器或嵌套调制器。每个内部调制器均设计为支持 23 Gb/s 信号。集成偏振片可实现 QPSK 调制格式所需的高消光比。

    • ￥0.00
      ￥0.00
      ￥0.00
      ￥0.00
      ￥0.00

    • 满意度：

      销量： 0

      评论： 0 次

    产品重量:0.00KG
    • 数量：
    • (库存99999)
商品描述

       Optilab QPSK-OM-23 正交相移键控 （QPSK） 调制器是嵌入在马赫曾德尔超结构中的两个马赫-先德尔调制器的双并联结构。它通常也被称为 IQ 调制器或嵌套调制器。每个内部调制器均设计为支持 23 Gb/s 信号。集成偏振片可实现 QPSK 调制格式所需的高消光比。

规格

输入光功率最大50 mW
工作波长1525 nm至1610 nm
插入损耗≤ 7.5 dB
消光比≥ 25dB
光回波损耗≤ -45dB
S21带宽≥ 20 GHz
S11回波损耗（RF端口）≤ -20 GHz时为10 dB
MZI 1&2, RF Vπ @ 20 Gb/s≤ 3.5V
MZI 1&2, Bias Vπ @ 1 kHz2 V typ. 4 V Max
相位偏置Vπ@1 kHz6 V typ. 10 V max.
射频输入功率最大22 dBm
阻抗（偏置端口）>1 MΩ
PD响应度0.01～0.4 A/W
工作温度（标准）-10°C至+70°C
存储温度-30°C至+80°C
工作湿度0%-90%相对湿度
输入/输出光纤类型PANDA，PM 1550400μm涂层
输入/输出连接器PM FC/APC
射频端口连接器GPPO连接器
布线900μm松套管
尺寸90 mm x 7 mm x 13.5 mm
