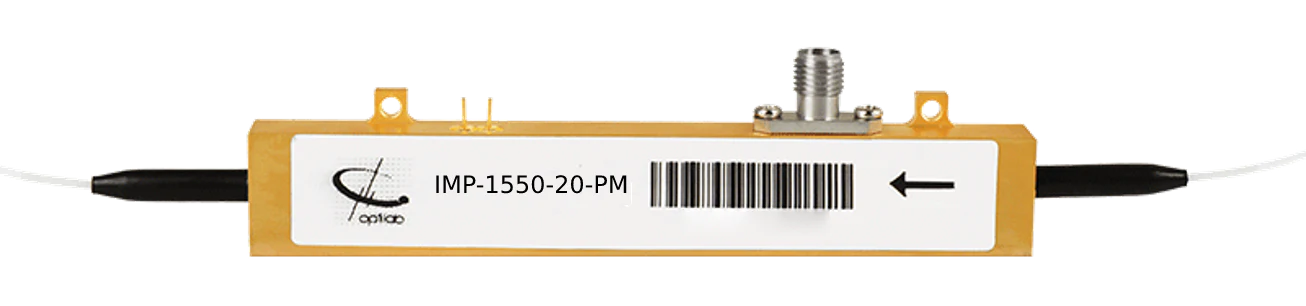

20 GHz强度调制器IMP-1550-20-PM-PD

Optilab IMP-1550-20-PM是一款20 GHz强度调制器，采用退火质子交换（APE）工艺制造，具有零啁啾设计和偏振保持（PM）光纤输出。IMP-1550-20-PM 具有 20 GHz E/O 带宽、高度线性传递函数和出色的消光比。应用包括高达 20 Gb/s 的数字传输、高达 20 GHz 的模拟 RFoF 传输、光脉冲生成、锁模光纤激光器和微波光链路。IMP-1550-20-PM与各种调制器驱动器兼容，单独的偏置端口允许调制器在传递函数的特定点工作。
- 价格：￥0.00

  市场价：￥0.00

  会员价格：
  普通会员：￥0.00

  VIP：￥0.00

  企业、事业单位会员：￥0.00

  我要分销
- 满意度：

  销量： 0

  评论： 0 次
产品重量:0.00KG
- 数量：
- (库存99999)
- 加入购物车

  立即购买

商品描述

Optilab IMP-1550-20-PM是一款20 GHz强度调制器，采用退火质子交换（APE）工艺制造，具有零啁啾设计和偏振保持（PM）光纤输出。IMP-1550-20-PM 具有 20 GHz E/O 带宽、高度线性传递函数和出色的消光比。应用包括高达 20 Gb/s 的数字传输、高达 20 GHz 的模拟 RFoF 传输、光脉冲生成、锁模光纤激光器和微波光链路。IMP-1550-20-PM与各种调制器驱动器兼容，单独的偏置端口允许调制器在传递函数的特定点工作。

规格

最大输入功率	100 mW
工作波长	1525 nm至1605 nm
调频值	±0.1Max
插入损耗	4.5 dB typ., 5.0 dB max
消光比	> 25 dB., > 30 dB (HER version)
光回波损耗	<-45 dB
S21 3 dB带宽	14 GHz典型值
S11回波损耗	< -10 dB min up to 20 GHz
Vπ（射频端口）	<5 V@低频
射频输入功率	27 dBm
阻抗（RF端口）	50Ω典型值
Vπ（直流端口）	<6 V@直流
阻抗（偏置端口）	1 MΩmin
内部局部放电响应度	>10 mA/W
工作温度	-25°C至+70°C（标准）
储存温度	-45°C至+85°C
工作湿度	0%-90%相对湿度
输入/输出光纤类型	PANDA–PM 400um缓冲器
输入连接器	PM FC/APC
输出连接器	PM FC/APC
晶体取向	X切割，y传播
波导工艺	Annealed Proton Exchange (APE)
偏置端口连接器	2针/4针可选
射频端口连接器	Anritsu K内螺纹
布线	900 um松套管
尺寸	66 mm x 22 mm x 9 mm
