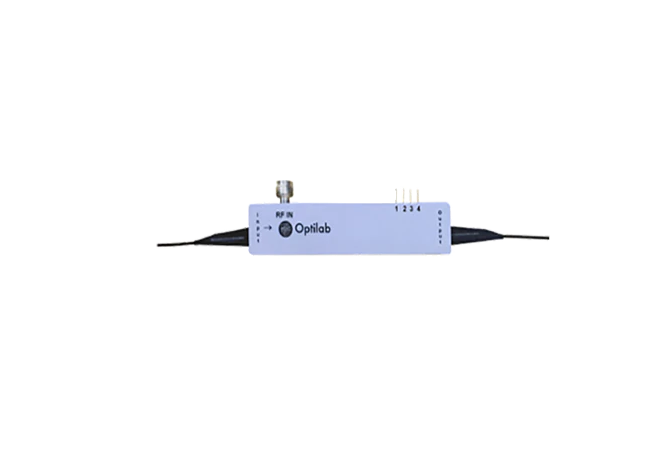

1550nm强度调制器IML-1550-40-PM-V-HER

Optilab IML-1550-40-PM-V 强度调制器设计用于高达 40 GHz 的模拟调制，用于微波链路、天线远程处理和光纤射频。它是一种高线性度、低驱动电压的铌酸锂马赫曾德尔干涉仪（MZI）设计。它是一款偏置稳定锂调制器，经证明在很长一段时间内都非常稳定，并且在偏置电路中具有出色的稳定性，工作范围为1525 nm至1610 nm。它具有 -30 ºC 至 +60 ºC 的出色工作温度容差，其低插入损耗可提供最大传输功率。IML-1550-40-PM-V 使用极化保持（PM）输入和输出光纤，并具有独立的射频和偏置端口。
- 价格：￥0.00

  市场价：￥0.00

  会员价格：
  普通会员：￥0.00

  VIP：￥0.00

  企业、事业单位会员：￥0.00

  我要分销
- 满意度：

  销量： 0

  评论： 0 次
产品重量:0.00KG
- 数量：
- (库存99999)
- 加入购物车

  立即购买

商品描述

Optilab IML-1550-40-PM-V 强度调制器设计用于高达 40 GHz 的模拟调制，用于微波链路、天线远程处理和光纤射频。它是一种高线性度、低驱动电压的铌酸锂马赫曾德尔干涉仪（MZI）设计。它是一款偏置稳定锂调制器，经证明在很长一段时间内都非常稳定，并且在偏置电路中具有出色的稳定性，工作范围为1525 nm至1610 nm。它具有 -30 ºC 至 +60 ºC 的出色工作温度容差，其低插入损耗可提供最大传输功率。IML-1550-40-PM-V 使用极化保持（PM）输入和输出光纤，并具有独立的射频和偏置端口。

规格

输入光功率	最大可用100 mW
工作波长	125 to 1610nm
调频值	< ± 0.2 (zero chirp design)
插入损耗	4 dB typ., 4.5 dB max
消光比	≥ 23 dB min., ≥ 30 dB (HE Version)
光回波损耗	≤ -45 dB
S21带宽（射频端口）	30 GHz typ. @ -3 dB
S11回波损耗（RF端口）	≤ -8 dB @ 30 GHz
Vπ（射频端口）	3.0 V typ. @ low frequency, 3.0 V typ. @10 GHz, 4.5 V typ. @ 30 GHz
射频输入功率	27 dBm max
阻抗（RF端口）	50Ω typ
Vπ（偏置端口）	≤ 2 V @ 1 KHz
PD响应度	40-100 mA/W typ
IIP3 @ 7 GHz	33dBm typ
10GHz时1dB压缩点	9 dBm typ
工作温度（标准）	-30°C to +60 °C
工作温度（TQ版本）	-55℃ to +75 ℃
储存温度	-60 ℃ to +90℃
工作湿度	0%-90%相对湿度
输入/输出光纤类型	PANDA–PM 1550
晶体取向	X切割，y传播
波导工艺	Ti-indiffused
输入/输出连接器	PM FC/APC，可定制
偏置端口连接器	2引脚（引脚1、2）
分接局部放电连接器‍	2针脚（针脚3、4）
射频端口连接器‍	V连接器
电缆	900μm
尺寸	71mm x 16mm x 7mm
