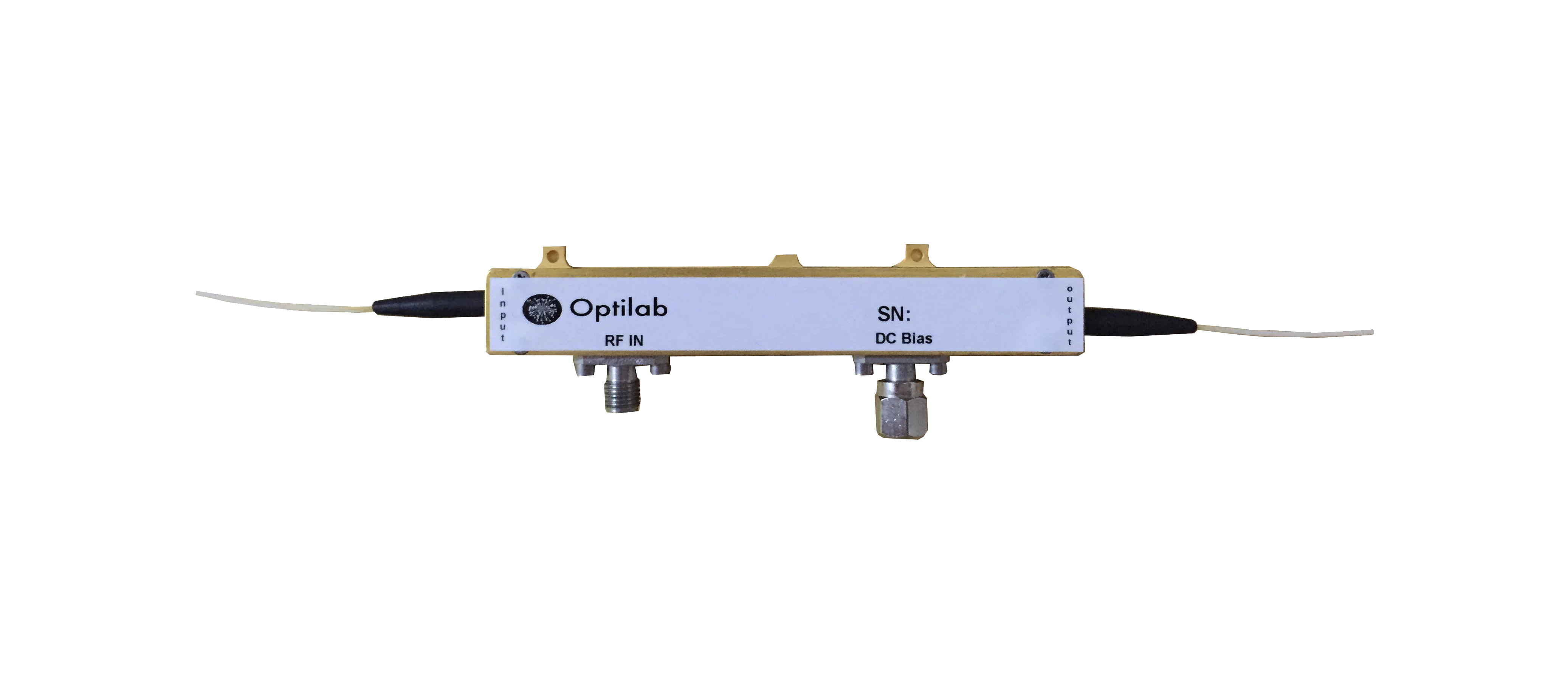

1550nm强度调制器 IM-1550-20-A

Optilab IM-1550-20 强度调制器专为 TDM 和 WDM 20 Gb/s 传输而设计，也可用于卫星链路、天线远程处理和光纤射频高达 20 GHz 的模拟调制。它是一款手动操作偏置稳定锂调制器，在1530 nm至1610 nm的偏置电路中具有出色的稳定性，可长时间保持稳定。它具有 -30 ºC 至 +75 ºC 的出色工作温度容差，其低插入损耗可提供最大传输功率。IM-1550-20 使用偏振保持（PM）输入光纤和单模（SM）输出光纤。它具有独立的射频和偏置端口。
- 价格：￥0.00

  市场价：￥0.00

  会员价格：
  普通会员：￥0.00

  VIP：￥0.00

  企业、事业单位会员：￥0.00

  我要分销
- 满意度：

  销量： 0

  评论： 0 次
产品重量:0.00KG
- 数量：
- (库存99999)
- 加入购物车

  立即购买

商品描述

Optilab IM-1550-20 强度调制器专为 TDM 和 WDM 20 Gb/s 传输而设计，也可用于卫星链路、天线远程处理和光纤射频高达 20 GHz 的模拟调制。它是一款手动操作偏置稳定锂调制器，在1530 nm至1610 nm的偏置电路中具有出色的稳定性，可长时间保持稳定。它具有 -30 ºC 至 +75 ºC 的出色工作温度容差，其低插入损耗可提供最大传输功率。IM-1550-20 使用偏振保持（PM）输入光纤和单模（SM）输出光纤。它具有独立的射频和偏置端口。

规格

输入光功率	最大可用100 mW
工作波长	1530至1610nm
调频值	< ± 0.2 (zero chirp design)
插入损耗	< 5.0 dB max
消光比	≥ 25 dB
光回波损耗	≤ -45dB
PRBS电驱动电压	6.0 Vpptyp
S21带宽	Up to 20 GHz
S11回波损耗	≤ -10 dB @ 10GHz
Vπ（射频端口）	5.7 V typ. @ DC
射频输入功率	最大27 dBm
阻抗（射频端口）	50Ωtyp
S21带宽（偏置端口）	500 MHz min
Vπ（直流端口）	6.5V typ, < 8V @ DC
阻抗（偏置端口）	＞1 MΩ
IIP3 @ 7 GHz	32 dBm‍
10 GHz时的1 dB压缩点	16 dBm typ
工作温度	-30°C至+75°C
储存温度	-60°C至+85°C
工作湿度	0%至90%相对湿度
输入光纤类型	PANDA–PM
输出光纤类型	SMF-28
输入连接器	PM FC/APC, PM FC/UPC
输出连接器	FC/APC, FC/UPC
材料	LiNbO3
晶体取向	X切割，y传播
波导工艺	钛扩散
偏置端口连接器	SMA
射频端口连接器	K型（与SMA兼容）
电缆	900μm管材
尺寸	3.783” x 0.981” x 0.640”
