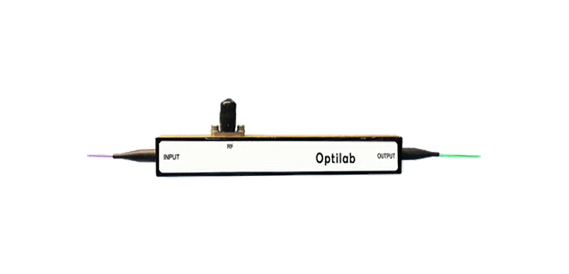

12 GHz强度调制器IM-1550-12-B

Optilab IM-1550-12-B是一款12 GHz强度调制器，采用零啁啾设计，适用于超长距离传输。它覆盖全C波段和L波段，可用于任何ITU网格DWDM通道，具有出色的E/O带宽和高线性传递功能。应用包括高达 15 Gb/s 的数字传输、高达 12 GHz 的模拟 RFoF 传输、光脉冲生成和微波光链路。Optilab IM-1550-12-B采用标准驱动电压工作，使其与各种调制器驱动器兼容，双工偏置端口允许调制器在传递函数的特定点工作。该产品采用密封封装，符合TelcordiaTM GR-468-CORE标准，始终确保高可靠性和高性能。可以为单独的RF和DC输入端口订购单独的偏置三通。
- 价格：￥0.00

  市场价：￥0.00

  会员价格：
  普通会员：￥0.00

  VIP：￥0.00

  企业、事业单位会员：￥0.00

  我要分销
- 满意度：

  销量： 0

  评论： 0 次
产品重量:0.00KG
- 数量：
- (库存99999)
- 加入购物车

  立即购买

商品描述

Optilab IM-1550-12-B是一款12 GHz强度调制器，采用零啁啾设计，适用于超长距离传输。它覆盖全C波段和L波段，可用于任何ITU网格DWDM通道，具有出色的E/O带宽和高线性传递功能。应用包括高达 15 Gb/s 的数字传输、高达 12 GHz 的模拟 RFoF 传输、光脉冲生成和微波光链路。Optilab IM-1550-12-B采用标准驱动电压工作，使其与各种调制器驱动器兼容，双工偏置端口允许调制器在传递函数的特定点工作。该产品采用密封封装，符合TelcordiaTM GR-468-CORE标准，始终确保高可靠性和高性能。可以为单独的RF和DC输入端口订购单独的偏置三通。

规格

输入光功率	最大为100 mW
工作波长	1525至1620nm
调频值	< 0.2 (zero chirp design)
插入损耗	4 dB typ., 5 dB max.
消光比	≥ 27 dB type. @ DC
光回波损耗	≤ -35 dB max
PRBS电驱动电压	5.0 Vpp typ. @ 1 GHz
S21 3 dB带宽	10 GHz min., 12 GHz typ.
S11返回损耗	≤ -14 dB typ. Up to 9 GHz
Vπ	≤ 5V@1 GHz
最大射频输入功率	10 V
阻抗	43Ω典型值
工作温度（标准）	0°C至+70°C
储存温度	-40°C至+85°C
工作湿度	0%至90%相对湿度
输入光纤类型	PM PANDA
输出光纤类型	SMF-28
输入连接器	PM FC/APC，PM FC/UPC可选
输出连接器	SMF FC/APC，FC/UPC可选
材料	LiNbO3
晶体取向	X切割，y传播
波导工艺	钛铟扩散
射频端口连接器	SMA
光缆	900μm管道
尺寸	117.9mm x 15.2mm x 9.8m
