产品概述
TLS 系列单色光源由本公司的影像谱王系列谱仪担当关键分光组件，具有高准确度、高分辨率、高重复精度、高稳定性、低杂散光水平等特点，由于其以上突出的性能， TLS3 被广泛运用于CMOS、CCD 量子效率、光谱响应测量，太阳能电池量子效率测试、探测器响应测试、荧光激发、光化学等应用领域。
TLS 系列单色光源由高稳定宽带光源和高精度单色仪组成，配合滤光片轮等附件， 使TLS 系列单色光源在稳定性、单色性等方面有突出的表现，适用于有较高要求的应用场合。TLS 单色光源有单独的控制软件及开发控件供用户选择，方便客户进行系统集成开发。
TLS系列可调单色光源主要特点
高稳定性、高重复精度、高分辨率
低杂散光水平
预留斩波器安装座

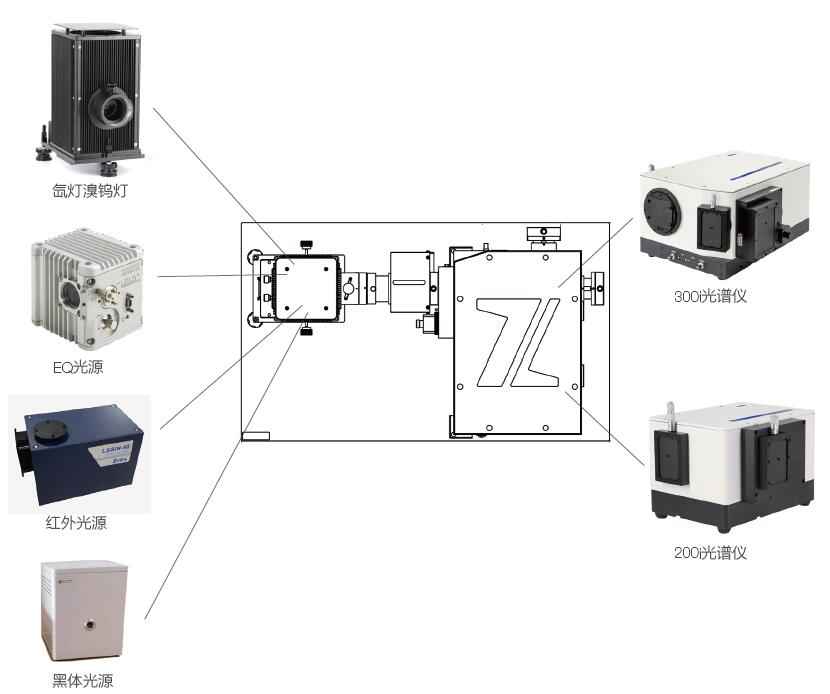

可调单色光源由复色光源与单色仪组合而成，如下图所示，复色光源耦合进入单色仪，经过单色仪的分光而形成单色光。配合卓立汉光各种型号规格的配置，可以搭建各种类型的可调单色光源：光纤输出模式，空间输出模式，积分球输出模式等。
TLS系列可调单色光源选型表
型号 | 灯源 | 不稳定性 | 光谱仪焦距 | 单色光光谱范围 | 光栅 | 使用范围 | 带宽 | 波长准确性 | 波长重复性 |
TLS3-X75A-G | 75W氙灯 | 1% | 320mm | 200-2000nm | 光栅1 | 200-600nm | 0.08-6.5nm | ±0.2nm | 0.025nm |
光栅2 | 350-1000nm | 0.16-14.5nm | ±0.4nm | 0.05nm |
光栅3 | 800-2000nm | 0.16-14.5nm | ±0.4nm | 0.05nm |
TLS3-X150A-G | 150W氙灯 | 1% | 250-2000nm | 光栅1 | 250-600nm | 0.08-6.5nm | ±0.2nm | 0.025nm |
光栅2 | 350-1000nm | 0.16-14.5nm | ±0.4nm | 0.05nm |
光栅3 | 800-2000nm | 0.16-14.5nm | ±0.4nm | 0.05nm |
TLS3-X150AU-G | 150W 紫外氙 灯 | 1% | 200-2000nm | 光栅1 | 200-600nm | 0.08-6.5nm | ±0.2nm | 0.025nm |
光栅2 | 350-1000nm | 0.16-14.5nm | ±0.4nm | 0.05nm |
光栅3 | 800-2000nm | 0.16-14.5nm | ±0.4nm | 0.05nm |
TLS3-X300P-G | 300W氙灯 | —— | 300-2000 | 光栅1 | 300-600nm | 0.08-6.5nm | ±0.2nm | 0.025nm |
光栅2 | 350-1000nm | 0.16-14.5nm | ±0.4nm | 0.05nm |
光栅3 | 800-2000nm | 0.16-14.5nm | ±0.4nm | 0.05nm |
TLS3-X300PU-G | 300W 紫外氙 灯 | —— | 200-2000nm | 光栅1 | 200-600nm | 0.08-6.5nm | ±0.2nm | 0.025nm |
光栅2 | 350-1000nm | 0.16-14.5nm | ±0.4nm | 0.05nm |
光栅3 | 800-2000nm | 0.16-14.5nm | ±0.4nm | 0.05nm |
TLS3-X500A-G | 500W氙灯 | —— | 250-2000nm | 光栅1 | 250-600nm | 0.08-6.5nm | ±0.2nm | 0.025nm |
光栅2 | 350-1000nm | 0.16-14.5nm | ±0.4nm | 0.05nm |
光栅3 | 800-2000nm | 0.16-14.5nm | ±0.4nm | 0.05nm |
TLS3-EQ77-G | EQ77光源 | 1% | 200-2000nm | 光栅1 | 200-600nm | 0.08-6.5nm | ±0.2nm | 0.025nm |
光栅2 | 350-1000nm | 0.16-14.5nm | ±0.4nm | 0.05nm |
光栅3 | 800-2000nm | 0.16-14.5nm | ±0.4nm | 0.05nm |
TLS3-EQ99-G | EQ99光源 | 1% | 200-2000nm | 光栅1 | 200-600nm | 0.08-6.5nm | ±0.2nm | 0.025nm |
光栅2 | 350-1000nm | 0.16-14.5nm | ±0.4nm | 0.05nm |
光栅3 | 800-2000nm | 0.16-14.5nm | ±0.4nm | 0.05nm |
TLS3-T150A-G | 150W溴钨灯 | 1% | 400-2500nm | 光栅1 | 400-1000nm | 0.08-6.5nm | ±0.2nm | 0.025nm |
光栅2 | 400-1000nm | 0.16-14.5nm | ±0.4nm | 0.05nm |
光栅3 | 800-2400nm | 0.16-14.5nm | ±0.4nm | 0.05nm |
TLS3-T250A-G | 250W溴钨灯 | 1% | 350-2500nm | 光栅1 | 350-1000nm | 0.08-6.5nm | ±0.2nm | 0.025nm |
光栅2 | 350-1000nm | 0.16-14.5nm | ±0.4nm | 0.05nm |
光栅3 | 800-2400nm | 0.16-14.5nm | ±0.4nm | 0.05nm |
TLS3-SiN40-G | 40W 红外光 源 | 1% | 1.1-12um | 光栅1 | 1.1-4um | 2.4-60nm | —— | —— |
光栅2 | 2.5-8um | 2.4-60nm | —— | —— |
光栅3 | 6-12um | 2.8-120nm | —— | —— |
型号 | 灯源 | 不稳定性 | 光谱仪焦距 | 单色光光谱范围 | 光栅 | 使用范围 | 带宽 | 波长准确性 | 波长重复性 |
TLS2-X75A-G | 75W氙灯 | 1% | 200mm | 200-1000nm | 光栅1 | 200-600nm | 0.15-10nm | ±0.2nm | 0.1nm |
光栅2 | 350-1000nm | 0.3-23nm | ±0.4nm | 0.2nm |
TLS2-X150A-G | 150W氙灯 | 1% | 250-1000nm | 光栅1 | 250-600nm | 0.15-10nm | ±0.2nm | 0.1nm |
光栅2 | 350-1000nm | 0.3-23nm | ±0.4nm | 0.2nm |
TLS2-X150AU-G | 150W紫外氙灯 | 1% | 200-1000nm | 光栅1 | 200-600nm | 0.15-10nm | ±0.2nm | 0.1nm |
光栅2 | 350-1000nm | 0.3-23nm | ±0.4nm | 0.2nm |
TLS2-X300P-G | 300W氙灯 | —— | 300-1000nm | 光栅1 | 300-600nm | 0.15-10nm | ±0.2nm | 0.1nm |
光栅2 | 350-1000nm | 0.3-23nm | ±0.4nm | 0.2nm |
TLS2-X300PU-G | 300W紫外氙灯 | —— | 200-1000nm | 光栅1 | 200-600nm | 0.15-10nm | ±0.2nm | 0.1nm |
光栅2 | 350-1000nm | 0.3-23nm | ±0.4nm | 0.2nm |
TLS2-X500A-G | 500W氙灯 | —— | 250-1000nm | 光栅1 | 250-600nm | 0.15-10nm | ±0.2nm | 0.1nm |
光栅2 | 350-1000nm | 0.3-23nm | ±0.4nm | 0.2nm |
TLS2-EQ77-G | EQ77光源 | 1% | 200-1000nm | 光栅1 | 200-600nm | 0.15-10nm | ±0.2nm | 0.1nm |
光栅2 | 350-1000nm | 0.3-23nm | ±0.4nm | 0.2nm |
TLS2-EQ99-G | EQ99光源 | 1% | 200-1000nm | 光栅1 | 200-600nm | 0.15-10nm | ±0.2nm | 0.1nm |
光栅2 | 350-1000nm | 0.3-23nm | ±0.4nm | 0.2nm |
TLS2-T150A-G | 150W溴钨灯 | 1% | 400-2400nm | 光栅1 | 400-1100nm | 0.15-10nm | ±0.2nm | 0.1nm |
光栅2 | 800-2400nm | 0.3-23nm | ±0.4nm | 0.2nm |
TLS2-T250A-G | 250W溴钨灯 | 1% | 350-2400nm | 光栅1 | 350-1100nm | 0.15-10nm | ±0.2nm | 0.1nm |
光栅2 | 800-2400nm | 0.3-23nm | ±0.4nm | 0.2nm |
TLS2-SiN40-G | 40W红外光源 | 1% | 1.1-8um | 光栅1 | 1.1-4um | 3.7-100nm | —— | —— |
光栅2 | 2.5-8um | 3.7-100nm | —— | —— |
注1：分辨率和带宽，是指435.8nm波长下的参数，不同波长下会有所差异；
注2：光谱范围基于灯泡种类有所不同，请参考同类光源光谱辐射曲线；
注3：带宽为手动调整方式；
注4：以上型号配置了默认光栅，如果需要配置其它规格光栅，请下后缀（-N），如TLS3-X150A-N，另外选配光栅规格型号。
