影像谱王光栅单色仪/光栅光谱仪Omni-λ系列

在第四代光谱仪基础上，于2015 年全新推出第五代高通光量、宽光谱影像校正光谱仪。通过采用非球面镜进行影像校正，*大限度地抑制了像散，使得离轴信号能够在焦平面上汇聚于空间上的同一位置，获得了清晰的成像，从而提高了信号强度，提升了光谱仪信号收集的能力。通过巧妙的设计，提升了整个CCD 探测面的影像质量（间接的增大了波段的使用范围，更便于多通道光纤的使用），也因为成像质量的提高，使得影像校正光谱仪还可以被用于空间分辨的实验，实现多通道实时探测。该系列产品在诸多光学性能上，如分辨率、杂散光抑制比等，与国际同类型高端产品性能全面接轨。
- 价格：￥0.00

  市场价：￥0.00

  会员价格：
  普通会员：￥0.00

  VIP：￥0.00

  企业、事业单位会员：￥0.00

  我要分销
- 满意度：

  销量： 0

  评论： 0 次
产品重量:0.00KG
- 数量：
- (库存99999)
- 加入购物车

  立即购买

商品描述

在第四代光谱仪基础上，于2015 年全新推出第五代高通光量、宽光谱影像校正光谱仪。通过采用非球面镜进行影像校正，*大限度地抑制了像散，使得离轴信号能够在焦平面上汇聚于空间上的同一位置，获得了清晰的成像，从而提高了信号强度，提升了光谱仪信号收集的能力。通过巧妙的设计，提升了整个CCD 探测面的影像质量（间接的增大了波段的使用范围，更便于多通道光纤的使用），也因为成像质量的提高，使得影像校正光谱仪还可以被用于空间分辨的实验，实现多通道实时探测。该系列产品在诸多光学性能上，如分辨率、杂散光抑制比等，与国际同类型高端产品性能全面接轨。

产品概述

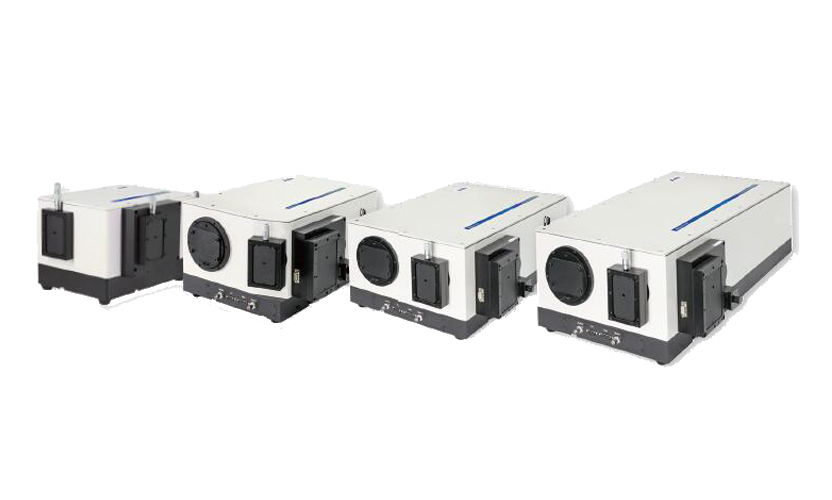

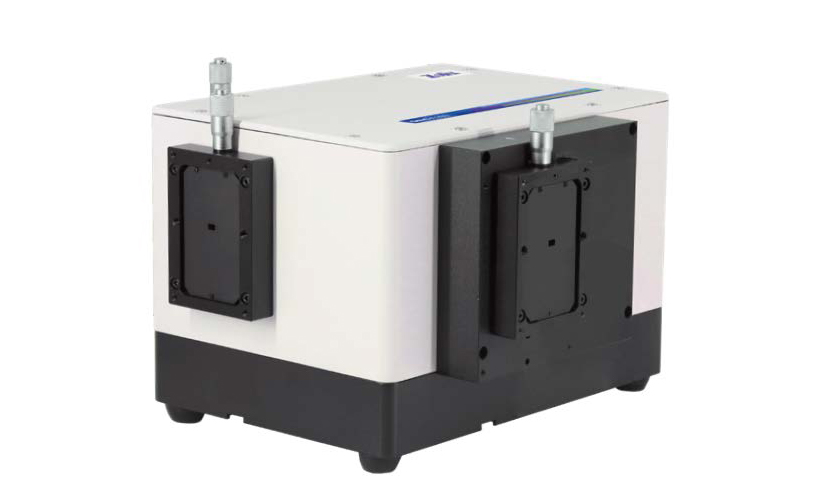

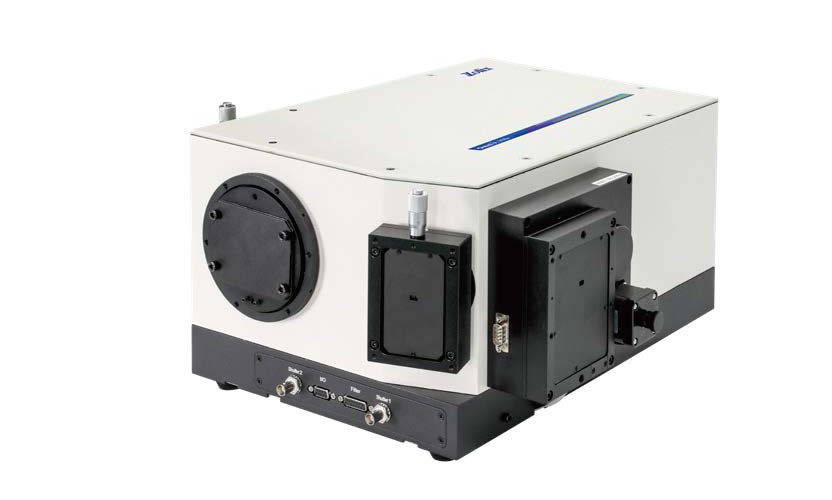

Omni-λ系列“影像谱王”系列光栅单色仪/光栅光谱仪功能及特点

200mm，320mm，500mm，750mm多种焦距可选，适应不同光谱带宽需求；
标准配置手动狭缝，自动狭缝可选；
300i/500i/750i双出口可同时配置2个CCD；
侧入口可接电子快门；
采用C-T结构设计，采用超环面影像校准设计；
多光栅塔台设计，更好的发挥了仪器覆盖UV-VIS-IR全波段光谱范围的优势，并可根据需要更加灵活的选择光谱范围和分辨率；
光栅采用68×68mm（68×84mm）大面积光栅，提高了光收集效率；
适应不同光谱波段使用的光栅选择，覆盖UV-IR全波段范围；针对红外（>1m）波段的最优化设计，光学镜片采用镀金膜设计，提高红外光反射效率；
更好的杂散光抑制比，达到1×10-5；
仪器的控制（如光栅转换、波长扫描等）全部由计算机控制，并用USB2.0接口取代传统的RS-232接口，不仅使仪器的连接更加简单化，更极大提高了通讯速率；
采用DSP芯片控制设计使得多出入口的选择更加具有灵活性，可根据需要选择双入、出口；双入、出口的控制通过计算机软件自动控制，定位更精准；
可灵活与卓立光源、探测器（单点探测器和阵列CCD等）组合搭建，实现任意光谱系统解决方案，如荧光、拉曼、透射/反射、吸收光谱及光源发射光谱系统等。

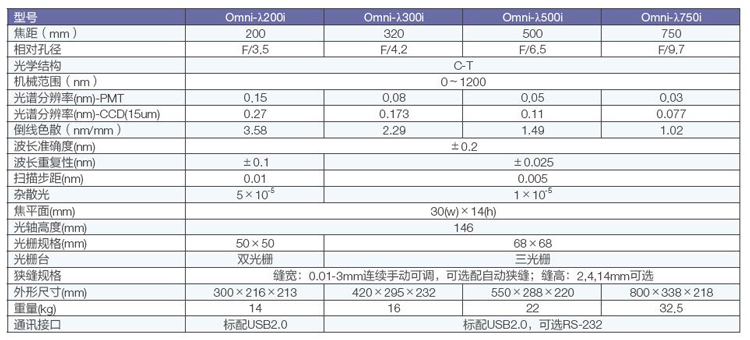

Omni-λ系列“影像谱王”系列光栅单色仪/光栅光谱仪规格参数表（@1200g/mm光栅条件下）

光栅规格型号表1：光栅（本系列适用于Omni-λ300i、Omni-λ500i、Omni-λ750i等系列光谱仪）

注：凡蓝色标注的均为常备库存光栅，建议优先选择

Model	Range(nm)	Grooves(g/mm)	Blaze(nm)	Size(mm)
Holographic
1-360-180-500-NP	180-400	3600	300	68 x 68
1-240-250-600-NP	250-600	2400	300	68 x 68
1-240-190-800-NP	190-600	2400	250	68 x 68
1-200-300-900-NP	300-720	2000	475	68 x 68
1-180-350-900-NP	350-800	1800	500	68 x 68
1-180-190-900-NP	190-800	1800	250	68 x 68
1-120-190-800-NP	190-800	1201.6	250	68 x 68
1-120-400-1200-NP	400-1200	1200	700	68 x 68
Ruled
1-240-240-NP	190-600	2400	240	68 x 68
1-240-300-NP	250-600	2400	300	68 x 68
1-180-400-NP	300-800	1800	400	68 x 68
1-180-500-NP	350-800	1800	500	68 x 68
1-120-250-NP	200-500	1200	250	68 x 68
1-120-300-NP	200-600	1200	300	68 x 68
1-120-400-NP	200-1000	1200	400	68 x 68
1-120-500-NP	350-1100	1200	500	68 x 68
1-120-750-NP	500-1200	1200	750	68 x 68
1-090-550-NP	350-1600	900	550	68 x 68
1-083-1200-NP	700-1700	830	1200	68 x 68
1-060-300-NP	200-600	600	300	68 x 68
1-060-500-NP	330-1000	600	500	68 x 68
1-060-750-NP	500-1500	600	750	68 x 68
1-060-1000-NP	650-2200	600	1.0 µm	68 x 68
1-060-1200-NP	800-2400	600	1.2 µm	68 x 68
1-060-1600-NP	1-2.4 µm	600	1.6 µm	68 x 68
1-030-300-NP	200-600	300	300	68 x 68
1-030-500-NP	300-1000	300	500	68 x 68
1-030-760-NP	450-1500	300	760	68 x 68
1-030-1000-NP	600-2000	300	1000	68 x 68
1-030-1200-NP	800-2200	300	1200	68 x 68
1-030-2000-NP	1.4-4 µm	300	2.0 µm	68 x 68
1-030-3000-NP	2-4.8 µm	300	3.0 µm	68 x 68
1-015-300-NP	200-600	150	300	68 x 68
1-015-500-NP	330-1100	150	500	68 x 68
1-015-800-NP	400-1600	150	800	68 x 68
1-015-1000-NP	600-2000	150	1090	68 x 68
1-015-1250-NP	800-2500	150	1250	68 x 68
1-015-2000-NP	1.1-4 µm	150	2 µm	68 x 68
1-015-3000-NP	2.2-6 µm	150	3 µm	68 x 68
1-015-4000-NP	2.5-8 µm	150	4 µm	68 x 68
1-0075-8000-NP	6-16 µm	75	8 µm	68 x 68
1-0075-10000-NP	6-18 µm	75	10 µm	68 x 68
1-0075-12000-NP	9-20 µm	75	12.0 µm	68 x 68
1-0050-12000-NP	8-22 µm	50	12 µm	68 x 68

光栅规格型号表2：经济型光栅（本系列适用于Omni-λ300i、Omni-λ500i、Omni-λ750i等系列光谱仪）

注：凡蓝色的标注的均为常备库存光栅，建议优先选择

型号	使用范围（nm）	光栅刻线（g/mm）	闪耀波长（nm）	规格尺寸（mm）
刻划光栅
1-180-500	350-800	1800	500	68×68
1-120-300	200-600	1200	300	68×68
1-120-500	350-1000	1200	500	68×68
1-120-750	500-1200	1200	750	68×68
1-060-300	200-600	600	300	68×68
1-060-500	330-1000	600	500	68×68
1-060-750	500-1500	600	750	68×68
1-060-1000	650-2200	600	1000	68×68
1-060-1250	800-2400	600	1250	68×68
1-060-1600	1-2.4um	600	1600	68×68
1-030-500	300-1000	300	500	68×68
1-030-750	450-1500	300	750	68×68
1-030-1000	600-2000	300	1000	68×68
1-030-1250	850-2500	300	1250	68×68
1-030-1800	1.2-3.6um	300	1800	68×68
1-030-2000	1.4-4um	300	2000	68×68
1-030-3000	2-4.8um	300	3000	68×68
1-015-500	350-1000	150	500	68×68
1-015-4000	2.5-8um	150	4000	68×68

光栅规格型号表3：光栅（本系列适用于Omni-λ180Di系列光谱仪）

型号	使用范围（nm）	光栅刻线（g/mm）	闪耀波长（nm）	规格尺寸（mm）
全息光栅
4-180-190-900-NP	190-800	1800	250	40X40
刻划光栅
4-120-250-NP	200-500	1200	250	40X40
4-120-300-NP	200-600	1200	300	40X40
4-120-500-NP	350-1100	1200	500	40X40
4-120-750-NP	500-1200	1200	750	40X40
4-060-300-NP	200-600	600	300	40X40
4-060-500-NP	330-1000	600	500	40X40
4-060-750-NP	500-1500	600	750	40X40
4-060-1000-NP	650-2200	600	1000	40X40
4-030-1200-NP	800-2200	300	1200	40X40

光栅规格型号表4：经济型光栅（本系列适用于Omni-λ180Di系列光谱仪）

型号	使用范围（nm）	光栅刻线（g/mm）	闪耀波长（nm）	规格尺寸（mm）
4-120-300	200-600	1200	300	40X40
4-120-500	350-1100	1200	500	40X40
4-060-500	330-1000	600	500	40X40
4-060-750	500-1500	600	750	40X40
4-060-1000	650-2200	600	1000	40X40
4-030-500	300-1000	300	500	40X40
4-030-1250	850-2500	300	1250	40X40

光栅规格型号表5：光栅（本系列适用于Omni-λ200i系列光谱仪）

注：凡蓝色的标注的均为常备库存光栅，建议优先选择

型号	使用范围（nm）	光栅刻线（g/mm）	闪耀波长（nm）	规格尺寸（mm）
9-240-240-NP	190-600	2400	240	50X50
9-180-400-NP	300-800	1800	400	50X50
9-120-300-NP	200-600	1200	300	50X50
9-120-500-NP	350-1100	1200	500	50X50
9-060-300-NP	200-600	600	300	50X50
9-060-500-NP	330-1000	600	500	50X50
9-060-750-NP	500-1500	600	750	50X50
9-060-1200-NP	800-2400	600	1200	50X50
9-030-300-NP	200-600	300	300	50X50
9-030-500-NP	300-1000	300	500	50X50
9-030-1000-NP	600-2000	300	1000	50X50
9-030-2000-NP	1400-4000	300	2000	50X50
9-030-3000-NP	2000-4800	300	3000	50X50
9-015-500-NP	330-1100	150	500	50X50
9-015-800-NP	400-1600	150	800	50X50
9-015-1000-NP	600-2000	150	1000	50X50
9-015-1250-NP	800-2500	150	1250	50X50
9-015-2000-NP	1100-4000	150	2000	50X50
9-015-3000-NP	2200-6000	150	3000	50X50
9-015-4000-NP	2500-8000	150	4000	50X50

光栅规格型号表6：经济型光栅（本系列适用于Omni-λ200i系列光谱仪）

注：凡蓝色的标注的均为常备库存光栅，建议优先选择

型号	使用范围（nm）	光栅刻线（g/mm）	闪耀波长（nm）	规格尺寸（mm）
9-120-300	200-600	1200	300	50X50
9-120-500	350-1100	1200	500	50X50
9-060-300	200-600	600	300	50X50
9-060-500	330-1000	600	500	50X50
9-060-750	500-1500	600	750	50X50
9-060-1250	800-2400	600	1250	50X50
9-030-500	330-1000	300	500	50X50
9-030-750	450-1500	300	750	50X50
9-030-1250	850-2500	300	1250	50X50
9-015-500	330-1100	150	500	50X50
9-015-1000	600-2000	150	1000	50X50
