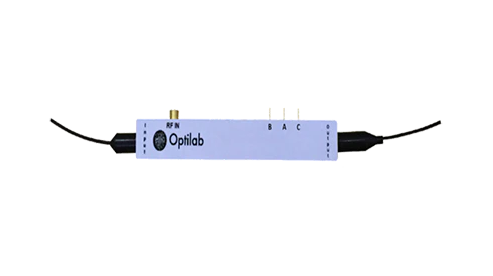

40 GHz 强度调制器IML-1550-40-G

Optilab IML-1550-40-G 强度调制器设计用于卫星链路、天线远程处理和光纤射频高达 40 GHz 的模拟调制。它是一款超低驱动电压锂调制器，在偏置电路中具有出色的稳定性，工作范围为1530 nm至1610 nm。它的工作温度容差范围为 -30 ºC 至 +60 ºC。IML-1550-40-G具有低插入损耗和超低RF驱动电压，可为模拟调制系统提供光传输性能。IML-1550-40-G 具有一个用于射频输入的 GPPO 连接器和三个用于偏置输入的引线引脚，内置 PD 用于偏置监控，以及光电二极管（阳极和阴极）。
- 价格：￥0.00

  市场价：￥0.00

  会员价格：
  普通会员：￥0.00

  VIP：￥0.00

  企业、事业单位会员：￥0.00

  我要分销
- 满意度：

  销量： 0

  评论： 0 次
产品重量:0.00KG
- 数量：
- (库存99999)
- 加入购物车

  立即购买

商品描述

Optilab IML-1550-40-G 强度调制器设计用于卫星链路、天线远程处理和光纤射频高达 40 GHz 的模拟调制。它是一款超低驱动电压锂调制器，在偏置电路中具有出色的稳定性，工作范围为1530 nm至1610 nm。它的工作温度容差范围为 -30 ºC 至 +60 ºC。IML-1550-40-G具有低插入损耗和超低RF驱动电压，可为模拟调制系统提供光传输性能。IML-1550-40-G 具有一个用于射频输入的 GPPO 连接器和三个用于偏置输入的引线引脚，内置 PD 用于偏置监控，以及光电二极管（阳极和阴极）。

规格

输入光功率	最大可用100 mW
工作波长	1530至1610nm
调频值	< ± 0.2 (zero chirp design)
插入损耗	< 4.0 dB typ., 4.5 dB max
消光比	≥ 23 dB min., ≥ 30 dB min. (HER version)
光回波损耗	≤ -45dB
S21带宽（射频端口）	30GHz
S11回波损耗（射频端口）	≤ -10 dB @ up to 40 GHz
Vπ（射频端口）	3.0 V@低频，3.0 V@10GHz，4.3 @30GHz
射频输入功率	最大27 dBm
Vπ（偏置端口）	≤ 2 V @ 1 kHz
PD响应度	0.05 ± 0.02 mA/mW
IIP3@7 GHz	25 dBm typ
10 GHz时的1 dB压缩点	8.0 dBm typ
工作温度（标准）	-30°C至+60°C
储存温度	-60°C至+90°C
工作湿度	0%至90%相对湿度
输入光纤类型	PANDA–PM
输出光纤类型	SMF-28
输入连接器	PM FC/APC或其他类型
输出连接器	SM FC/APC
材料	LiNbO3
晶体取向	X切割，y传播
波导工艺	钛扩散
偏置端口连接器	单引线引脚
PD监视器端口	2引线引脚
射频端口连接器	GPPO
电缆	900μm紧密缓冲
尺寸	70mm x 10mm x 7mm
