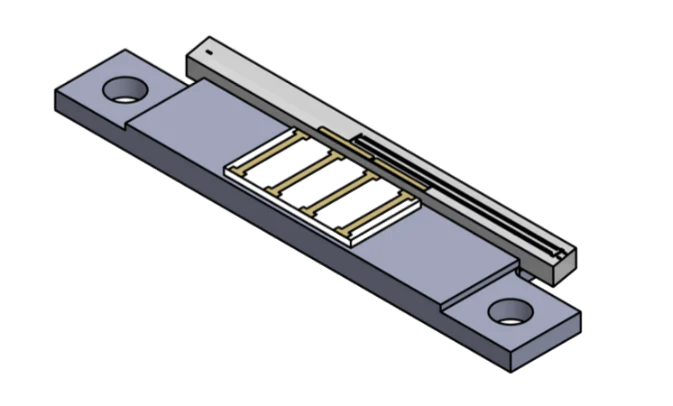

多功能集成光学芯片子贴装MIOC-1550-SB

ptilab MIOC-1550-SB是光纤陀螺仪（FOG）的关键组件，用于旋转速率传感和惯性导航系统。该集成光学芯片（IOC）器件由偏振片、Y 结耦合器和双电光相位调制器组成。基于铌酸锂（LiNbO3），用高温质子交换（HTPE）光波导制备了MIOC-1550-SB。MIOC-1550-SB具有超过60 dB的偏振消光比（PER），可以最大限度地减少由极化串扰诱导的非互易性引起的偏置漂移。MIOC-1550-SB 可确保在宽温度范围内具有高可靠性和高性能。
- 价格：￥0.00

  市场价：￥0.00

  会员价格：
  普通会员：￥0.00

  VIP：￥0.00

  企业、事业单位会员：￥0.00

  我要分销
- 满意度：

  销量： 0

  评论： 0 次
产品重量:0.00KG
- 数量：
- (库存99999)
- 加入购物车

  立即购买

商品描述

ptilab MIOC-1550-SB是光纤陀螺仪（FOG）的关键组件，用于旋转速率传感和惯性导航系统。该集成光学芯片（IOC）器件由偏振片、Y 结耦合器和双电光相位调制器组成。基于铌酸锂（LiNbO3），用高温质子交换（HTPE）光波导制备了MIOC-1550-SB。MIOC-1550-SB具有超过60 dB的偏振消光比（PER），可以最大限度地减少由极化串扰诱导的非互易性引起的偏置漂移。MIOC-1550-SB 可确保在宽温度范围内具有高可靠性和高性能。

规格

工作波长	1550±20 nm
尾纤插入损耗	≤ 3.5 dB，3.0 dB可用
分流比	50±5%
半波相位调制电压，Vπ	4 V
偏振消光比	≥ 60dB
PM尾光纤串扰	≤ -20dB
强度调制	≤ 0.1%
电极式	推拉
尾纤兼容性	80μm Clad
工作温度	-45℃ tp +70℃
尺寸	1.75 mm x 7 mm x 26 mm
电极	镀金
衬底材料	LiNbO3（可定制）
晶体取向	X切割，Y传播
波导过程	质子交换

样品测试数据

	输入端口	输出端口1	输出端口2
消光比-5℃（dB）	31.3	24.3	28
消光比-25℃（dB）	33.1	26.2	30.8
消光比-25℃（dB）	31.0	24.5	27.8
耦合比（%）	N/A	50.0	50.0
Vπ（V）	<4.5 V
插入损耗	3.7
