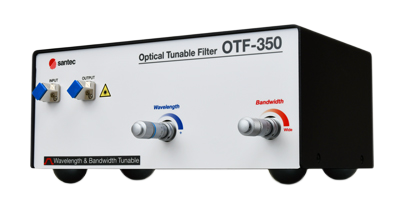

           OTF-350是一款多功能手动光学可调谐滤波器，波长和带 宽独立可调。独立的高精度自由空间场和精准的可调节机制可实现优异的光控制和顶部平坦的通带形状。

    • ￥0.00
      ￥0.00
      ￥0.00
      ￥0.00
      ￥0.00

    • 满意度：

      销量： 0

      评论： 0 次

    产品重量:0.00KG
    • 数量：
    • (库存99999)
商品描述

       OTF-350是一款多功能手动光学可调谐滤波器，波长和带 宽独立可调。独立的高精度自由空间场和精准的可调节机制可实现优异的光控制和顶部平坦的通带形状。

性能指标

类别参数单位规格备注
正常类型：BW 0.2-10 nm宽型：BW 0.1-15 nm
波长特性波长范围nm1530 - 16101530 - 1610
调谐范围nm8080
滤波器特性带宽@-3 dBnm0.2 - 10.00.1 to 15.0
带宽@-20dBnm
< 0.6< 0.4

带宽@-3 dB=0.2nm(正常型)

带宽@-3 dB=0.1nm（宽型）

< 11<15.5

带宽@-3 dB=10nm(正常型)

带宽@-3 dB=15nm（宽型

群速度色散ps/nm≤±1 (typ. ≤ ±0.2)

功率特性最大输入功率dBm+25+25
插入损耗dB

< 5 (typ. < 3.5)

< 5 (typ. < 3.5)

带宽@-3 dB ≥ 0.5 nm（正常型）

带宽@-3 dB ≥ 0.2 nm（宽型）

< 7< 7

带宽@-3 dB < 0.5 nm（正常型）

带宽@-3 dB < 0.2 nm（宽型）

插入损耗均匀性（典型）dB≤0.5≤ 0.5
回波损耗dB≥ 40 (typ. ≥ 45)≥40 (typ. ≥ 45)

串扰（典型）

dB≥ 50≥ 50
PDL（典型）dB≤0.25≤0.25SMF
纤维

光纤

-
SMF or PMF *1SMF or PMF *1

光学连接器

-FC or SCFC or SC
光学抛光-SPC or APCSPC or APCAPC = Angled PC
其他尺寸(W) x (D) x (H)mm250 x 151 x 113250 x 151 x 113
重量kg3.53.5

特性

    • 中心波长及传输带宽可以独立持续调谐。

    • 波长范围: 1530 to 1610 nm (C&L Band)

    • 根据要求可满足O-band

    • 平顶型滤波形状

    • 带宽: 0.2 to 10.0 nm (标准型)

    • 带宽: 0.1 to 15.0 nm (宽型)

                                           Wavelength Tuning
Wavelength Tuning
                                       Bandwidth Tuning
Wavelength Tuning

应用

  • 40 Gb/s, 100 Gb/s 传输测试

  • WDM波长调谐

  • ASE 噪声滤波

  • 脉冲成形

  • 下一代光束波长十字交叉连接
