2D光谱辐射计是采用1nm光谱技术进行高精度和精确测量，具有强大的数据分析软件。
通过非破坏和非接触，一种光谱仪仪器，有助于保持各种产品的高质量，因为它可以以500万像素，170亿cd / m为单位评估光源或物体的光谱特性2和1nm，如光源的波长特性，材料的光谱透射率特性。
2D光谱辐射计SR-5100分析物体的独特光谱，不仅可以用于滤光片方法成像色度计或人眼无法评估的特征和发光产品，还可以用于物体的反射光和模拟评估。
它可用于广泛的行业和应用，包括正在加速开发的微型/迷你LED显示屏，相关材料，材料的纹理，护肤品，纺织印染，景观等。
特征
■ 高分辨率500万像素（2448×2048）和高亮度（170亿cd/m）2）光谱测量
■无损无接触，可以高精度地对光源和物体的特性进行500万点的光谱评估，例如光源的波长特性，材料的光谱透射率特性和物体的光谱反射率特性。
■ 成像光谱仪，性能与光斑式光谱仪相同。
■ 通过使用具有可追溯性的光源进行校准，保证了高精度的亮度和色度精度。
■ 高精度、高速可转换型号，利用光谱和XYZ滤光片的测量方法。
■ 标配软件。
主要用途
■ LCD、OLED、量子点、激光器、微型LED及相关零部件的亮度/色度和光谱评价
■ 汽车仪表盘及室内/外饰照明的发光分布特性及光谱评价
■ LED照明和OLED照明发光部分的亮度/色度Mura及光谱评价
■ 室内外景观中所有物体的光谱评价
■纺织染色织物的光谱评估
■皮肤瑕疵和色素沉着的护肤评估
■吸收，反射和透射特性的分析
■薄膜和玻璃涂层Mura和干涉条纹的测量
■病理组织染色状态微小差异的分析和定量评估（SR-5100HM +显微镜）
规格
| 测量模式 | 光谱模式 |
|---|
| 探测器 | 500万像素CMOS图像传感器 |
|---|
| 物镜 | 标准镜头：焦距f=32mm
带广角连接镜头的标准镜头：焦距f=24mm(*1)
远摄镜头：焦距f=140mm
微距镜头
*镜头选择类型 |
|---|
| 有效像素 | 2448×2048 |
|---|
| 测量范围(*2) | 0.5~17，000，000，000 cd/m2 |
|---|
| 波长范围 | 380~780纳米 |
|---|
| Spcetral 精度(*4) | ±0.5 nm （在汞发射线的波长上） |
|---|
| 光谱波段宽度(*5) | 7 纳米 （半宽） |
|---|
| 波长分辨率 | 1海里 |
|---|
| 亮度线性度 | ±2%(*3,*6) |
|---|
| 色度精度 | 带广角连接镜头的标准镜头・微距
±0.0035(*3,*6)
±0.0025(*3,*6)
±0.005(*6,*9)
望远镜
±0.0035（≦1cd/m2) (*3,*6)
±0.0030（1cd/米2＜)(*3,*6)
±0.005(*6,*9) |
|---|
| 面内均匀性(*10) | 亮度：±2%
色度：±0.003 |
|---|
| 重复性 | 带广角连接镜头的标准镜头・微距
亮度：0.6%（≦1cd/m2) (*3,*6,*7)
0.5%（1cd/月2＜)(*3,*6,*7)
色度（x，y）：0.003（≦1cd/m2) (*3,*6,*8)
0.002（1cd/米）2＜)(*3,*6,*8)
望远镜
亮度：0.8%（≦1cd/m2) (*3,*6,*7)
0.5%（1cd/月2＜)(*3,*6,*7)
色度（x，y）：0.004（≦1cd/m2) (*3,*6,*8)
0.003（1cd/米）2＜)(*3,*6,*8) |
|---|
| 接口 | USB3.0 / 外部触发器 |
|---|
| 电源 | AC100 – 240V（50/60Hz） 专用交流适配器（标准附件） |
|---|
| 功耗 | 约20W |
|---|
| 操作条件 | 温度： 0 – 35°C
湿度 ： 80%R.H. 或更低（无冷凝） |
|---|
| 外部尺寸 | 宽屏类型：W162×H247×D402.4 mm
长焦类型：W162×H247×D412.5 mm
微距类型：W162×H247×D330.5 mm
*（不包括突出部分） |
|---|
| 重量 | 宽型：约6.3kg
长焦型：约8.2kg
微距型：约5.8kg |
|---|
*1 带广角附着镜头的标准镜头
*2 标准光源 A、
*3 标准光源 A、
*4 Hg、高精度模式
*5 FWHM、高精度模式
*6 传感器中心
*7 2σ
*8 最大值 – 最小值
*9 标准光源 A + 我们的标准彩色玻璃滤光片。
*10 传感器中心，标准光源A，视野80%以内
| 测量模式 | XYZ（过滤器）模式 |
|---|
| 探测器 | 5万像素CMOS图像传感器 |
|---|
| 物镜 | 标准镜头：焦距f=32mm
带广角连接镜头的标准镜头：焦距f=24mm(*1)
远摄镜头：焦距f=140mm
微距镜头
*镜头选择类型 |
|---|
| 有效像素 | 2248×2048 |
|---|
| 测量范围(*2) | 0.005~100，000 cd/m2 |
|---|
| 亮度线性度 | ±3.5%（≦1cd/m2) (*2,*3)
±3.0%（1cd/m2＜)(*2,*3) |
|---|
| 色度精度 | 带广角连接镜头的标准镜头・微距
±0.0085（≦1cd/m2) (*3,*6)
±0.0050（≦0.05cd/m2) (*3,*6)
±0.0030（0.05cd/m2＜)(*3,*6)
±0.008(*6,*9)
望远镜
±0.0090（≦1cd/m2) (*3,*6)
±0.0050（≦0.05cd/m2) (*3,*6)
±0.0030（0.05cd/m2＜)(*3,*6)
±0.008(*6,*9) |
|---|
| 面内均匀性(*10) | 亮度：±2%
色度：±0.003 |
|---|
| 重复性 | 带广角附体镜头的标准镜头・微距
亮度：0.70%（≦1cd/m2) (*3,*6,*7)
0.35%（1cd/月2＜)(*3,*6,*7)
色度（x，y）：0.006（≦1cd/m2) (*3,*6,*8)
0.004（≦0.05cd/m2) (*3,*6,*8)
0.002（0.05cd/m2＜)(*3,*6,*8)
望远镜
亮度：0.90%（≦0.01cd/m2) (*4,*7,*8)
0.35%（0.01cd/月2＜)(*4,*7,*8)
色度（x，y）：0.009（≦1cd/m2) (*3,*6,*8)
0.004（≦0.05cd/m2) (*3,*6,*8)
0.002（0.05cd/m2＜)(*3,*6,*8) |
|---|
| 接口 | USB3.0 / 外部触发器 |
|---|
| 电源 | AC100 – 240V（50/60Hz） 专用交流适配器（标准附件） |
|---|
| 功耗 | 约20W |
|---|
| 操作条件 | 温度： 0 – 35°C
湿度 ： 80%R.H. 或更低（无冷凝） |
|---|
| 外部尺寸 | 宽屏类型：W162×H247×D402.4 mm
长焦类型：W162×H247×D412.5 mm
微距类型：W162×H247×D330.5 mm
*（不包括突出部分） |
|---|
| 重量 | 宽型：约6.3kg
长焦型：约8.2kg
微距型：约5.8kg |
|---|
*1 带广角附着镜头的标准镜头
*2 标准光源 A、
*3 标准光源 A、
*4 Hg、高精度模式
*5 FWHM、高精度模式
*6 传感器中心
*7 2σ
*8 最大值 – 最小值
*9 标准光源 A + 我们的标准彩色玻璃滤光片。
*10 传感器中心，标准光源A，视野80%以内
测量区域

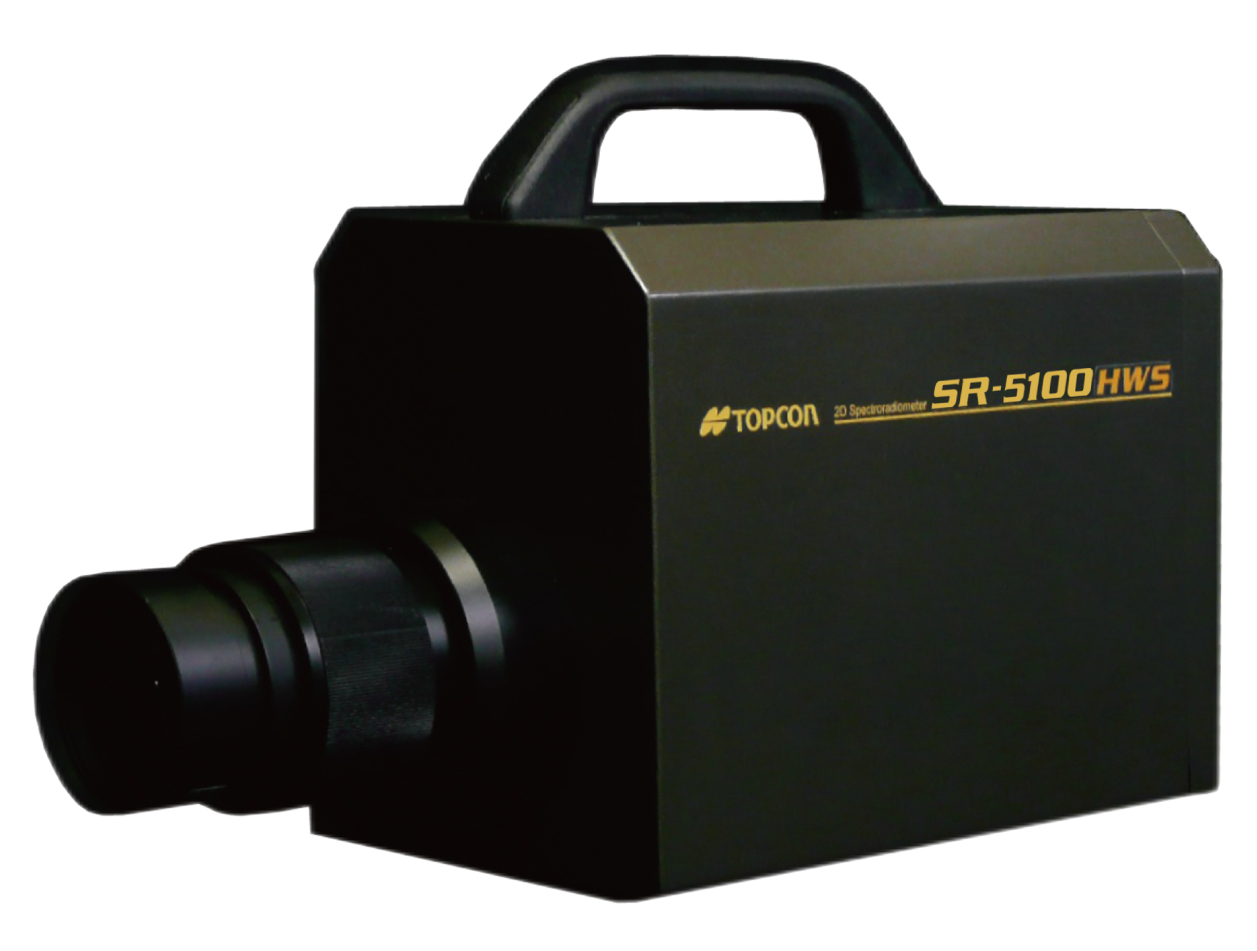

SR-5100HWS：标准镜头
| 测量距离 [毫米]* | 400 | 500 | 1000 | 1500 | 2000 | 2500 |
|---|
| 水平 [毫米] | 1780 | 221.5 | 435.9 | 649.7 | 866.2 | 1072.5 |
|---|
| 垂直 [毫米] | 148.9 | 185.3 | 364.7 | 543.5 | 724.7 | 897.2 |
|---|
| 英寸 [对角线] | 9.1 | 11.4 | 22.4 | 33.3 | 44.5 | 55.1 |
|---|
SR-5100HWS：带广角附着镜头的标准镜头
| 测量距离 [毫米]* | 400 | 500 | 1000 | 1500 | 2000 | 2500 |
|---|
| 水平 [毫米] | 246.6 | 303.0 | 587.5 | 869.9 | 1155.0 | 1437.5 |
|---|
| 垂直 [毫米] | 206.3 | 253.5 | 491.5 | 727.8 | 966.2 | 1202.7 |
|---|
| 英寸 [对角线] | 12.7 | 15.6 | 30.2 | 44.7 | 59.3 | 73.8 |
|---|
SR-5100HT： 望远镜透镜
| 测量距离 [毫米]* | 600 | 1000 | 1500 | 2000 | 2500 |
|---|
| 水平 [毫米]** | 60.5 | 108.6 | 168.9 | 229.0 | 288.7 |
|---|
| 垂直 [毫米]** | 50.6 | 90.9 | 141.3 | 191.6 | 241.6 |
|---|
| 英寸 [对角线] | 3.1 | 5.6 | 8.7 | 11.8 | 14.8 |
|---|

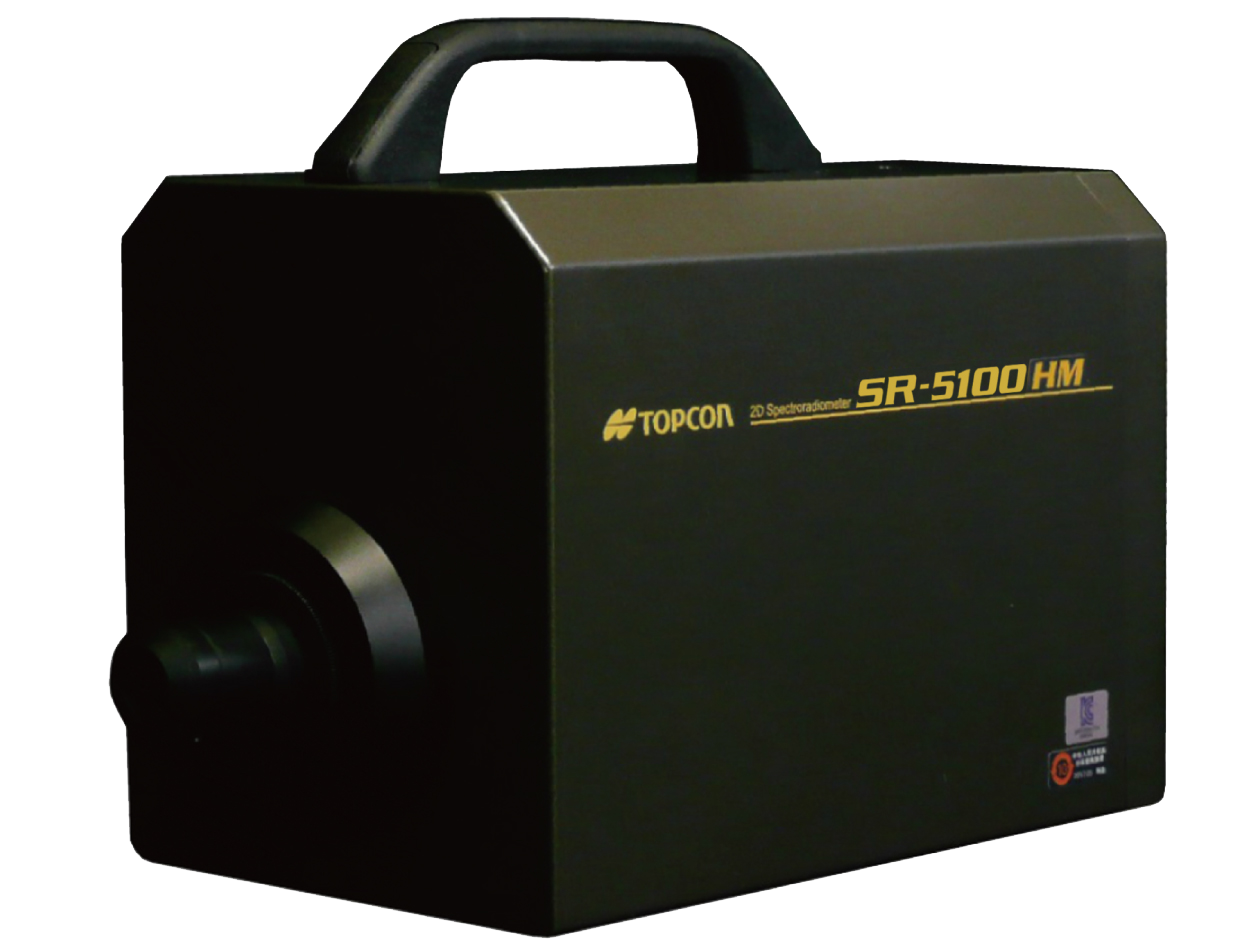

SR-5100HM： 微距镜头
| 测量距离 [毫米]* | 6 |
|---|
| 水平 [毫米]** | 6.8 |
|---|
| 垂直 [毫米]** | 5.7 |
|---|
| 英寸 [对角线] | 0.3 |
|---|
*测量距离是与物镜仪器上金属夹具尖端的距离。
** 这是按订单生产。
辅料
■ 三脚架：三脚架 5N
■ 精细控制台：S-4
■ MS-适配器：ZV-60（是连接显微镜和C接口的适配器）
■ MS-校正：ZV-57（显微镜镜头光谱透射系数校正工具）
■ 镜头校正：ZV-61（变焦镜头的光谱透射系数校正工具）
