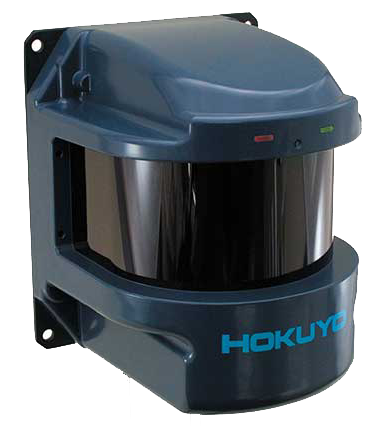

扫描式激光测距仪UXM-30LX-EW
          UXM-30LX-EW使用激光源（λ=905nm）来扫描一个半圆形的区域。坐标是通过步长角度和距离数据计算出来的。测量数据连同其角度步长通过通信渠道传输。激光安全等级为1级。
UXM-30LX-EW
产品型号：








规格参数


产品名称         扫描式激光测距仪


型号                UXM-30LX-EW


电源电压         10~30V DC


电源电流         常规电流：DC10V(<600mA), DC12V(<600mA), DC24V(<250mA)

                       启动电流：DC10V(<2A), DC12V(<1.5A), DC24V(<0.75A)


消耗功率         < 6W(常规)


激光光源         激光二级管波长905nm，激光安全等级1级(FDA)


测距范围         保证检测：0.1至30米，最大检测距离：100米（数据输出的限制）

                       黑色（漫反射10%），500毫米×500毫米
                       最小检测宽度：65毫米（5米），130毫米（10米），400毫米（30米）


测距精度         3,000lx以下：±50mm（10米处黑色漫反射率10%，30米处白色肯特板）

                      ​100,000lx以下：±100mm（10米处黑色漫反射率10%，30米处白色肯特板）


测量分辨率      1mm


重复精度          3,000lx以下：σ<50mm（黑色漫反射率10%至10m，白色肯特板至30m）

                      100,000lx以下：σ<100mm（黑色漫反射率10%至10m，白色肯特板至30m）


角度分辨率      0.25°(360°/1440)


扫描周期         25ms（电机转速1200rpm）


噪音                小于25dB


扫描范围         190°


输出信号         2个 输出信号,错误输出，同步输出


开机时间         在30秒内（但根据情况可能会超过30秒）


指示灯             电源（绿色），操作/错误（橙色）：操作(ON), 错误(闪烁)


绝缘电阻         10MΩ




产品尺寸

 长宽高                   124 mm×126 mm×150 mm（不包括连接器）


 重量                       800g

​

 外壳材料              前部外壳和光学窗:聚碳酸酯 ,后壳:铝合金





使用环境参数


环境光照           100000Lux或以下


环境温度湿度    -10ºC至+50ºC85%RH（无冷凝和结霜）


防护等级           IP67


耐环境性           在雨、雪和阳光直射的工作环境下，测量距离会比实际距离短


抗振性              10至55Hz双振幅1.5mm，在X、Y、Z方向持续2小时

                        55至200Hz19.6m/s2扫频2分钟，在X、Y、Z方向，每个方向持续1小时​


抗冲击性           196m/s2 在X、Y、Z方向各10次





通信接口           以太网100BASE-TX (自动协商)


接口协议           SCIP2.0


通信接口及协议
